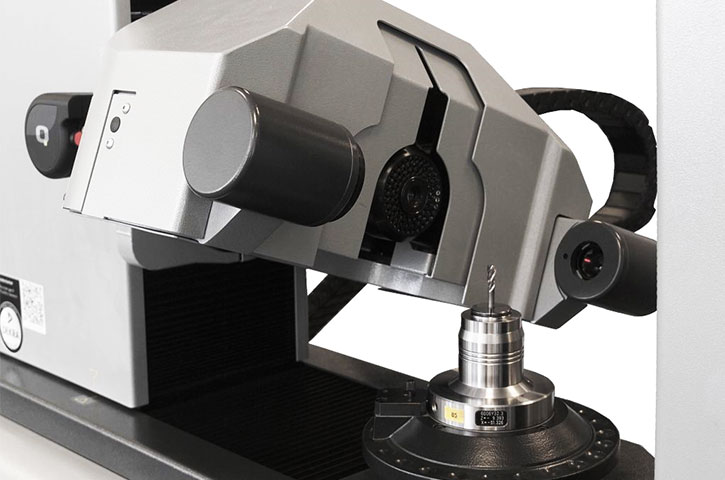

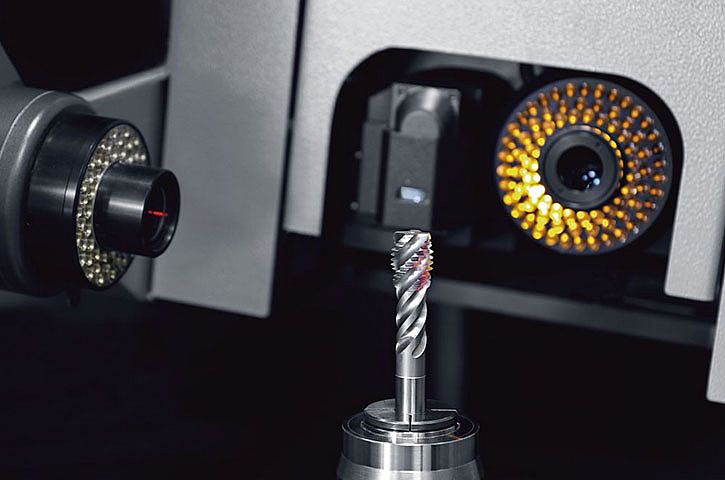

旋转多传感器光学部件托架»orthoscan«
即使复杂刀具也易于测量

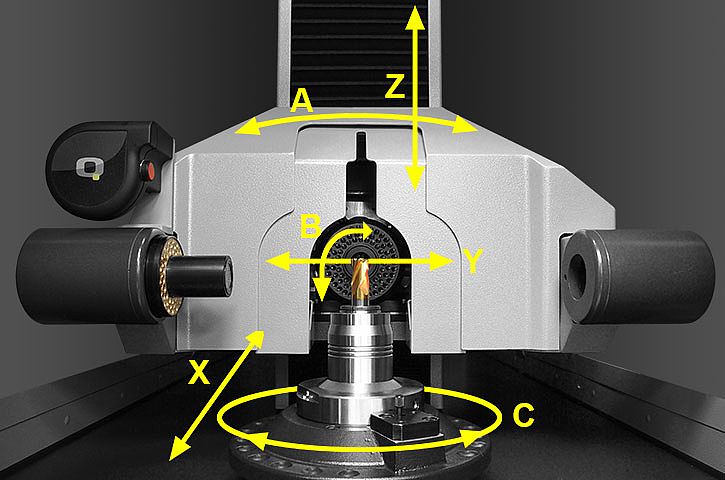

设备配有六根数控轴

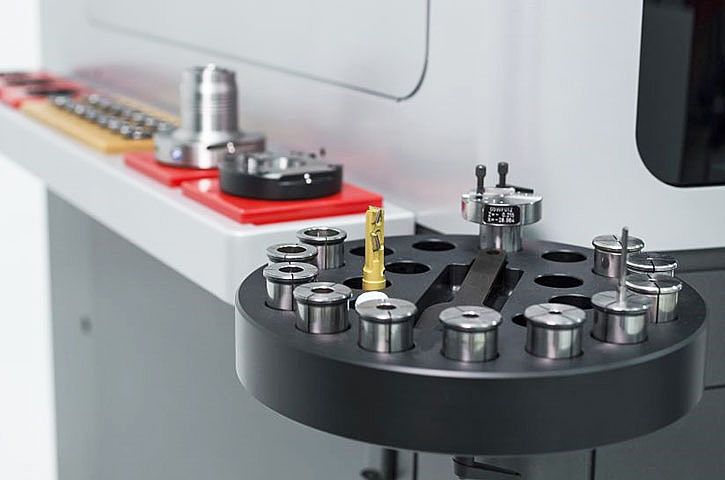

存储板
入射光控制中可选手动干预
| 最大限度。 工具长度 | 最大限度。 Ø工具（带/不带旋转机构） | 最大卡规Ø | 轴数 | 重量 | |
| »threadCheck« | 600 mm | 260 mm / – | 100 mm | 6 | 820 kg |
丝锥
倒角直径, 角度, 长度, 后角, 外径, 内径和节径, 锥度以及刀尖其他关键特性的测量程序。
螺纹铣刀参数

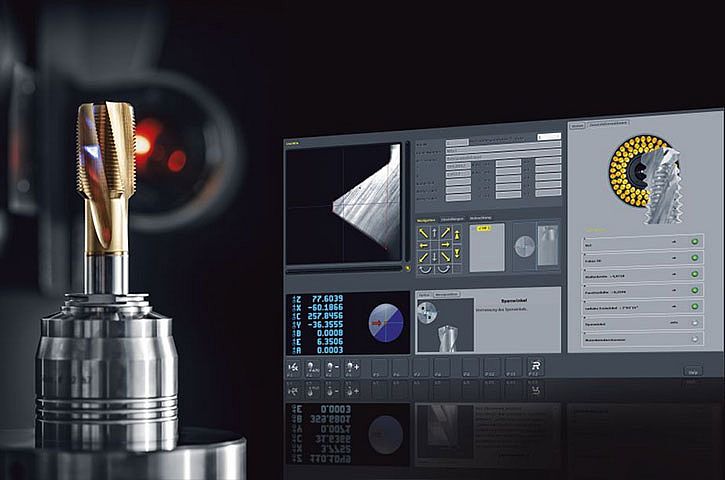

以发射光测量螺纹铣刀外径, 内径, 芯径, 齿高和齿宽, 螺纹角, 螺距等参数的测量程序。
前倾角, 间隙角, 倒角高度, 腹板厚度, 加工面位置

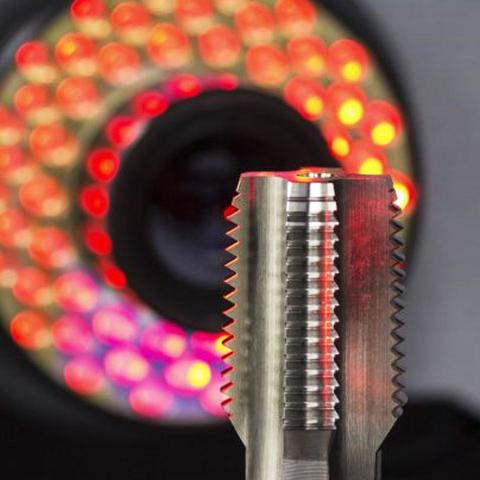

以入射光测量前角, 后角, 倒角高度, 腹板厚度和加工面位置的测量程序。

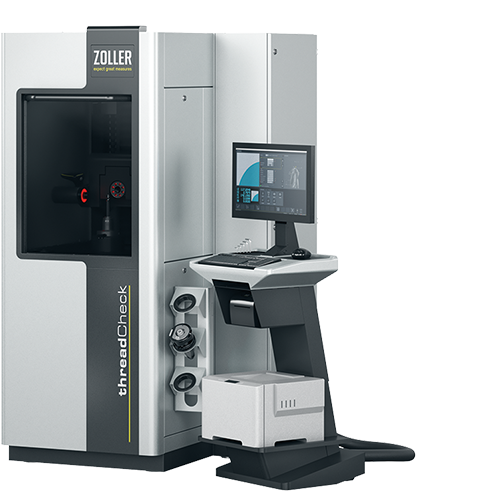

»threadcheck«是ZOLLER的一款高端通用测量设备，用于螺旋刀具的无失真和准确测量，包括测量特殊的齿面几何形状。
通过六根数控轴和全自动多传感器光学部件托架»orthoscan« ，可对螺纹刀具的几何尺寸、螺纹丝锥、铣刀和仿形刀具及其他各种刀具进行复杂的测量。即使是高度复杂的测量过程也可以完全自动执行：从单个参数的快速检测到复杂多级刀具的完整测量。精确且无间隙的测试记录为您和您的客户提供最大的安全保障。
