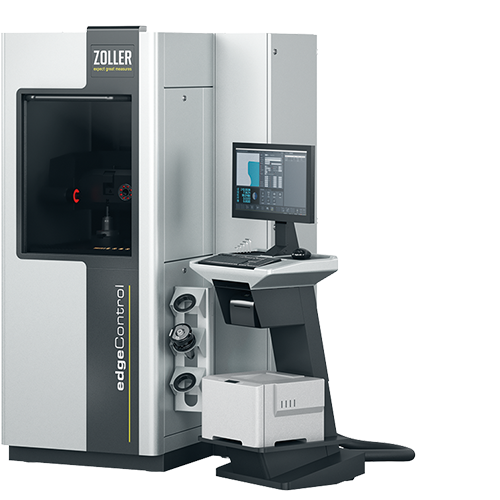

edgeControl

可靠

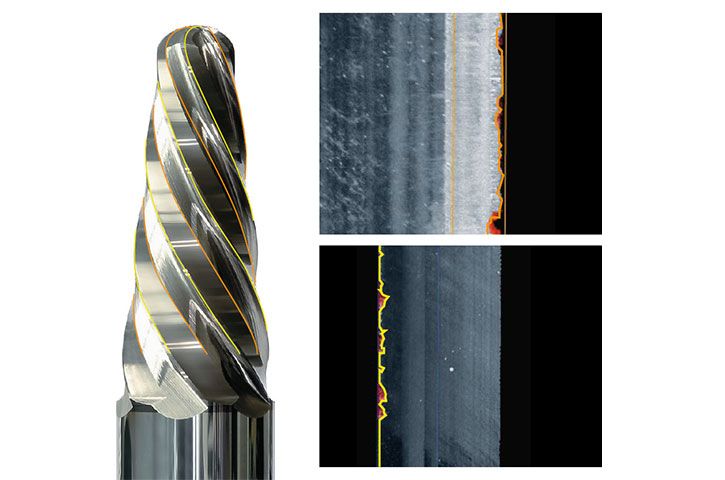

检测切削刃上的小裂口
非接触式
测试精确且不损伤刀具
数据可追溯
所有测量结果均完整记录在案
灵活

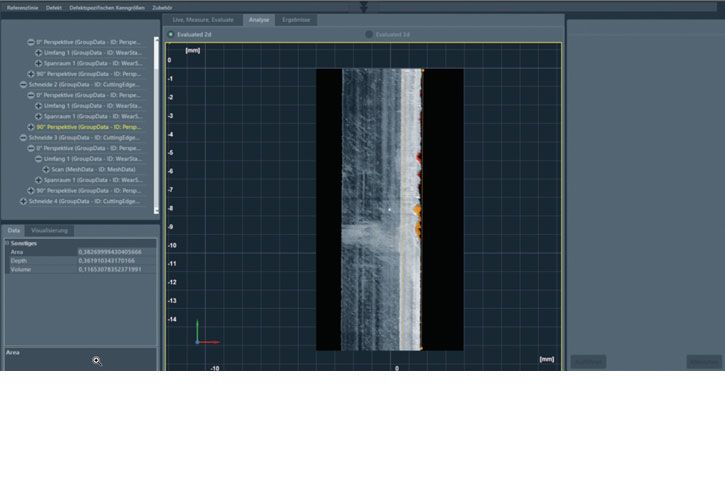

在间隙角和切屑空间进行磨损评估，带有测量数据的评估表
适用于车间
坚固，节省空间的结构

3D模型的分析是全自动的

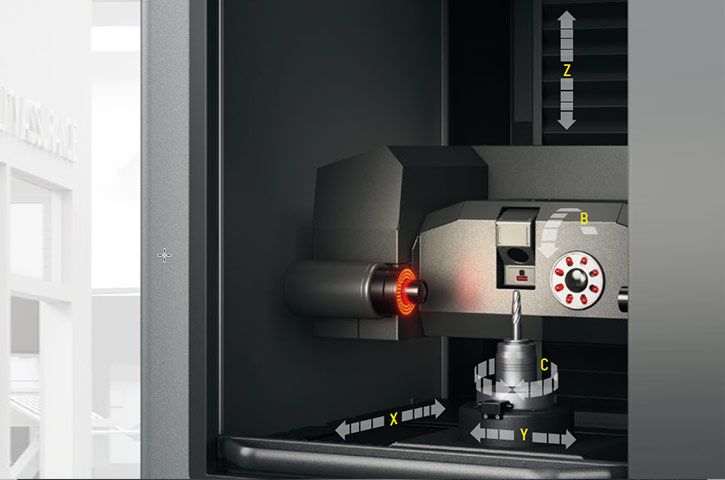

CNC控制的轴，也可以手动移动以进行样品测量。

该软件自动检测切削刃上的最大磨损

现代化设计：适用于各种刀具测量的软件

»pilot 4.0«

图文并茂、一目了然的用户界面
快速访问功能
大面积的点击和触摸区域
照片输入对话框
动态十字线
不言而喻的功能键
自动尖端形状识别
自动零点监测
精确的切削刃显示和检查
工具和适配器管理工具识别
测试报告输出
与机床及外部系统的数据传输
其他功能和选项

more

包含刀具预调、检测和测量的多功能软件

»pilot 3.0«

图形化用户界面-直观的输入对话框
动态十字准线
一目了然的功能键
自动切削刃形状检测
自动零点监控
可调LED照明用于清晰显示和检测切削刃
刀具和换径套管理
刀具识别
检测数据输出
通过设备连接和接口将数据传送至外部系统
更多功能和选项

more

	最大工具长度	最大刀具直径（带/不带旋转机构）	最大卡规Ø	轴数	重量
»edgeControl«	600 mm	– / 100 mm	100 mm	5	1.400 kg

提示：使用换径套和附加固定器时，在某些情况下可能减小所示测量范围。各轴手动微调。

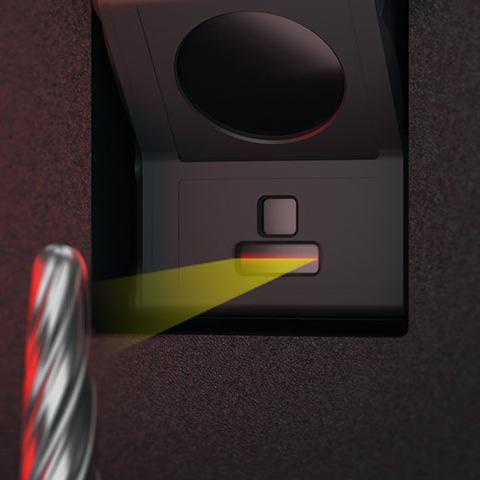

带3D传感器的»edgeControl«为您处理复杂的任务

您想为客户提供高质量的刀具或有效的磨削刀具，从而快速准确地识别出切削刃上的破损或磨损吗？通用测量机»edgeControl«可快速、全自动检测各种切削刃破损，其中3D传感器承担着这项艰巨的任务。传感器与刀沿自动对齐，且刀沿以3D数字化，包括轴的同时路径控制。 3D模型的后续分析也可全自动完成，且可根据需要手动进行调整。 »pilot 4.0«软件会自动检测出切削刃上的最大磨损并进行计算，然后以与控制系统兼容的格式将数据输出至磨床。您的工具经过最佳磨削，可延长使用寿命。从而提高质量和资源效率。
