3dCheck

面向未来
面向过程的三维数字化开启了新的维度。
多样性
针对广泛的刀具产品组合的众多测量和评估算法
快速
节省时间的实时图像传输
灵活
灵活的再处理得益于所有通用CAD格式的快速数据导出
适用于车间
坚固耐用、节省空间的结构

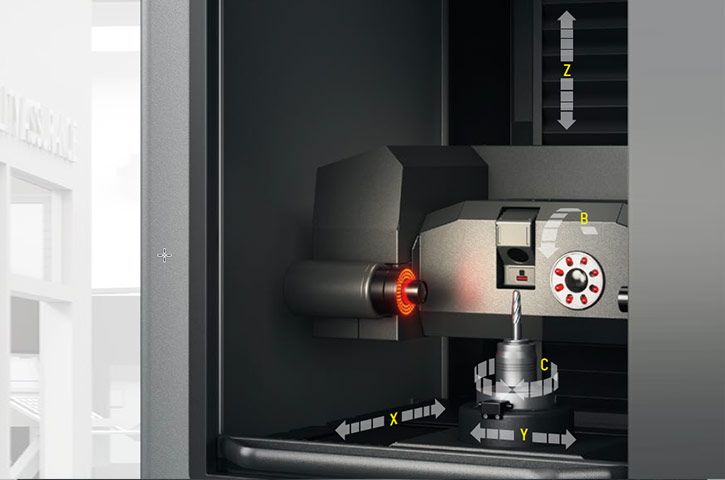

CNC控制轴也可以手动移动以进行随机选择。

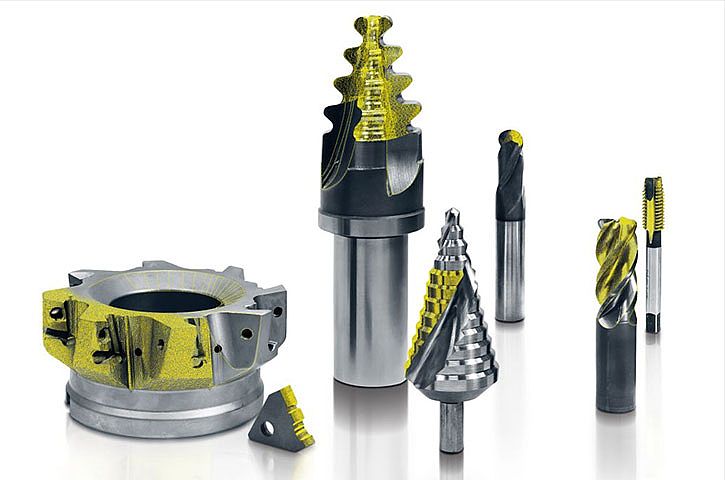

快速且精确地检测不同的目标几何形状

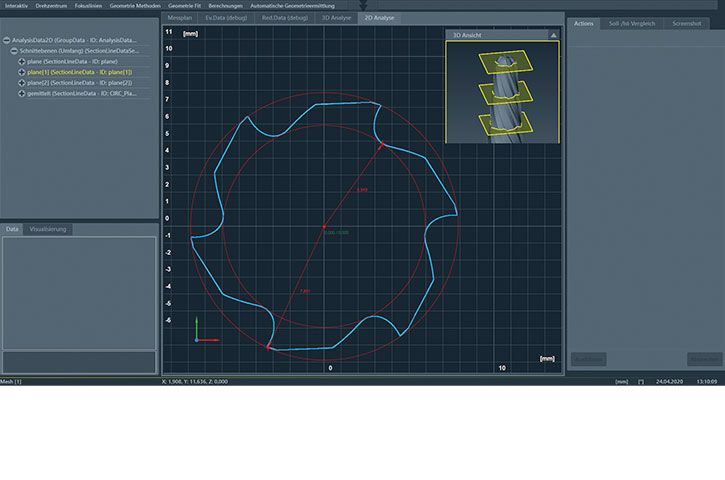

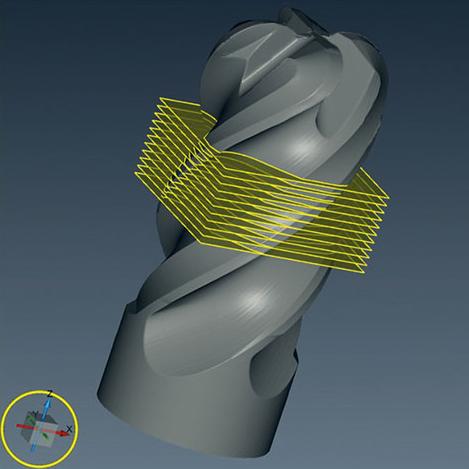

额定值和实际值的三维比较

现代化设计：适用于各种刀具测量的软件

»pilot 4.0«

图文并茂、一目了然的用户界面
快速访问功能
大面积的点击和触摸区域
照片输入对话框
动态十字线
不言而喻的功能键
自动尖端形状识别
自动零点监测
精确的切削刃显示和检查
工具和适配器管理工具识别
测试报告输出
与机床及外部系统的数据传输
其他功能和选项

more

包含刀具预调、检测和测量的多功能软件

»pilot 3.0«

图形化用户界面-直观的输入对话框
动态十字准线
一目了然的功能键
自动切削刃形状检测
自动零点监控
可调LED照明用于清晰显示和检测切削刃
刀具和换径套管理
刀具识别
检测数据输出
通过设备连接和接口将数据传送至外部系统
更多功能和选项

more

	最大刀具长度	最大刀具直径（带/不带旋转机构）	最大卡规Ø	轴数	重量
»3dCheck«	600 mm	– / 100 mm	100 mm	5	1.400 kg

提示：使用换径套和附加固定器时，在某些情况下可能减小所示测量范围。各轴手动微调。

»expert«测量程序生成器

利用发射光和透射光对圆周, 端面处以及排屑槽内刀具进行测量所需整体测量程序。

刀具轮廓

刀具目标和实际轮廓自动比较用测量程序»lasso«。

工件和工具的三维数字化的解决方案

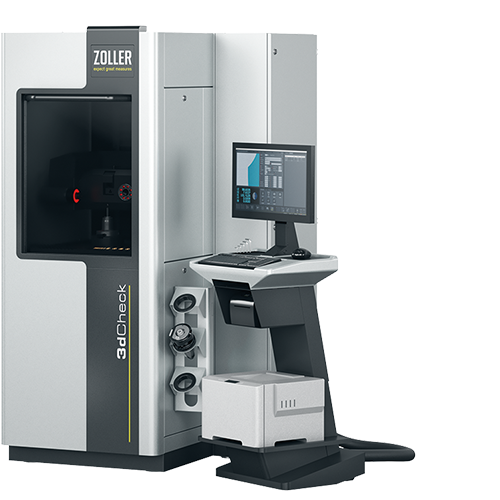

»3dCheck«捕捉、数字化和分析复杂的工具，是快速和面向过程的三维数字化检查机器。该测量机结合了光学ZOLLER »Z3dCam«（3DSensor）与高精度数控轴和全自动透射光图像处理的优点。特别是在逆向工程领域、质量保证领域、研发领域直至工具检测领域，该设备的使用得到了回报：例如，通过节省时间的实时图像传输、舒适、直观的ZOLLER软件界面以及将3D测量数据以标准格式导出到客户自己的CAD系统中进行进一步处理的可能性--无接触而不损害工具。
